Sysmex-Partec CyFlow® Cube 6流式細胞儀

德國Partec是全球三大流式細胞儀生產廠家之一，其產品遍布全球180多個國家和地區，是卓越性能和優良品質的代名詞。公司成立于1967年，Partec公司早在1968年生產出第一臺商用流式細胞儀，是流式細胞儀的制造先驅。2013年Sysmex公司收購Partec公司后，成立Sysmex-Partec公司。Sysmex-Partec公司研制了新一代智能CyFlow®系列流式細胞儀和CyFlow®分選系統。具備經典、穩定的光學、液流系統，結合目前先進的計算機和數字電子技術，實現了流式細胞儀智能化、操作便捷化的革命。

一、高性能、一體化設計、低成本

CyFlow® Cube 6采用內置電腦設計，外形小巧精致，長381×寬280×高280mm，十分方便進行戶外檢測。在功能配置方面，其內置Windows? PC、15" 液晶顯示屏，配備了USB、LAN、視頻輸出等標準接口，支持第二塊拓展顯示器。組件模塊化設計，可根據用戶需求進行光路調整，包括激光器更換、熒光通道更換等，易于維護?？蛇x配CyFlow® Robby 6自動進樣系統，兼容48孔板、96孔板和2mL流式管。CyFlow® Cube 6標配488nm和638nm激光模塊，配置4個熒光通道（FL1、FL2、FL3、FL4），可檢測6個光學參數（4熒光通道+FSC+SSC）。

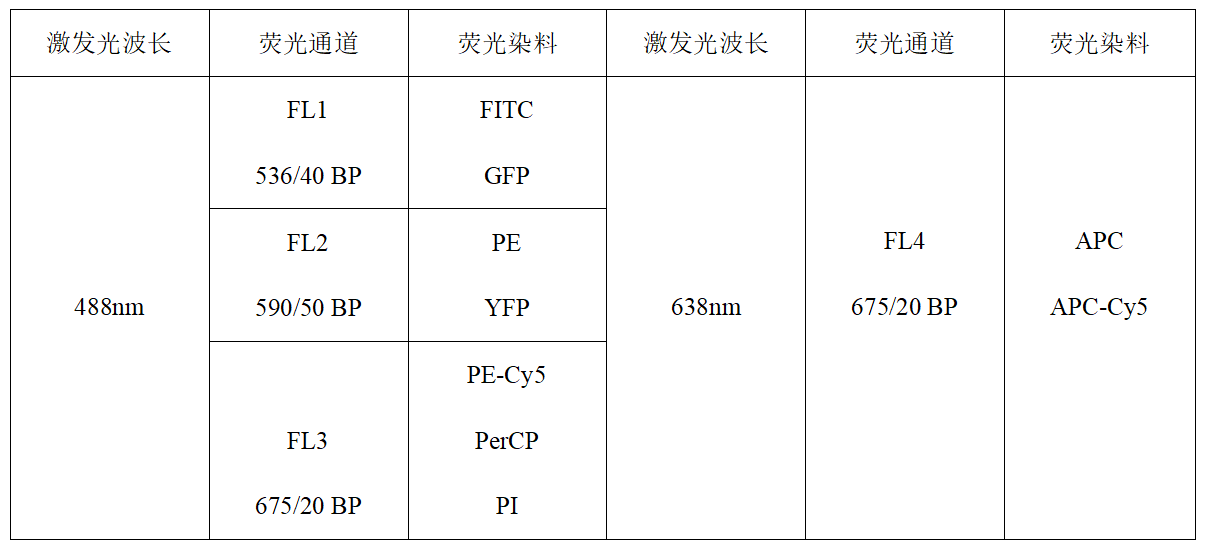

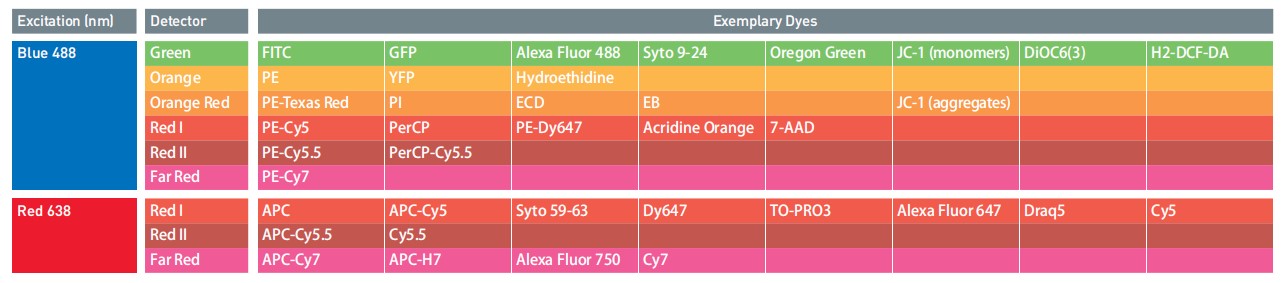

CyFlow® Cube 6——標配激光熒光染料表



二、TVAC定體積絕對細胞計數功能

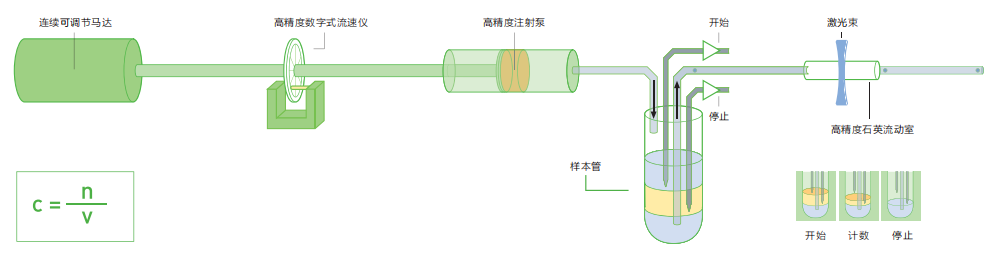

CyFlow® Cube 6采用定體積細胞絕對計數方法（TVAC）對所有顆?；蚣毎臐舛冗M(jìn)行測定。這種先進的專利技術完全基于絕對計數來實現，即：顆粒濃度（C）是給定體積（V）內的細胞數量（N），C= N/V。給定體積（V）是在已知直徑的的樣品管內兩個電極之間的距離或者控制樣品速度的體積進行測量。

TVAC的特點：

1、絕對計數變異系數CV≤2%；
2、無需校正微球，節約成本；
3、無校正微球所引起的誤差，提高精度；
4、節約成本，簡化準備步驟。

三、高精度石英流動室

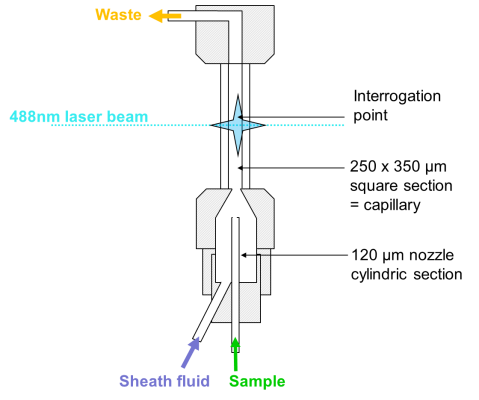

Partec擁有超過40年的流動室設計經驗與技術，其生產的高機械精密度石英流動室內徑250um×350um，不易堵塞，散射粒度范圍跨度涵蓋100nm至100μm。其核心技術是顆粒在高速流經流動室時，通過高壓鞘液的包裹，準確、穩定、連續地通過各個激光的光斑中心，被激發的熒光信號通過光膠耦合下的大孔徑物鏡被最大程度地接收。高精度石英流動室的專利技術可保證所有參數的精確度達到很高，即變異系數CV≤2%，樣本采用計算機控制推進器技術，其單一方向通過流動室，有效避免了交叉污染。

四、注射泵驅動系統

CyFlow® Cube 6采用注射泵驅動進樣，不存在擠壓管路造成管路變形的情況，耗材不易損壞，壽命長達十年左右。所以由注射泵系統控制的絕對計數方式精確度很高，可長期保持液路穩定。進樣速度0-1200ul/min連續精確可調，液路簡單，部分可兼容不同上樣管。

五、CyView?軟件系統功能強大、操作簡單

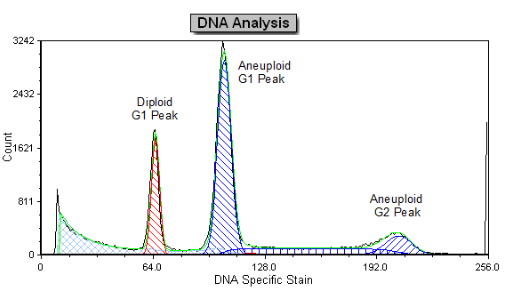

Windows? CyView?軟件可以完成儀器控制、數據分析的各種功能，這些功能包括數據的實時采集、實時或離線數據分析、實時或離線的熒光補償等功能。該軟件可自由組合不同的參數設置界面和數據處理界面，便于不同應用程序之間完成切換。該軟件可自由組合不同的參數設置界面和數據處理界面，便于不同應用程序之間完成切換。CyView?被用于免疫學、微生物學、細胞周期分析、DNA定量、倍性分析等所有應用領域。檢測數據可以流式細胞儀標準文件FCS格式存儲，以方便其他第三方分析軟件進行數據處理。CyView?一個獨特的功能是，在進行分析染料的同時，對熒光的光譜重疊進行數字形式的在線/離線顏色串擾補償。N色軟件補償算法允許在任何參數之間進行串擾校正，而不需要重新跑樣。

CyView?軟件系統完全支持 CyFlow® Cube 6 的 TVAC 絕對計數功能，直接顯示任何細胞亞群的細胞濃度。

六、FCS Express數據分析軟件

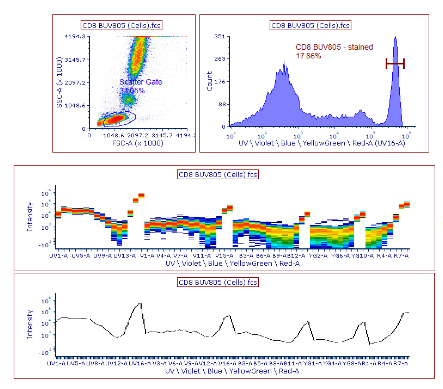

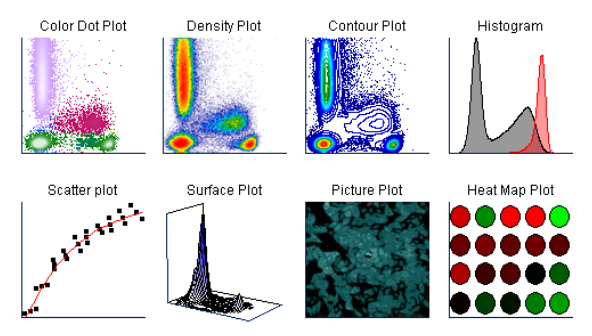

FCS Express軟件專注于將流式細胞儀數據轉化為結果。FCS Express可為您提供快速數據分析，創(chuàng )建可發布出版物的圖表，提供高級篩選工具等功能。通過將數據直接導出為PowerPoint，PDF，Excel，Word和高分辨率圖像格式，可以更快地獲得結果。

FCS Express軟件特點：

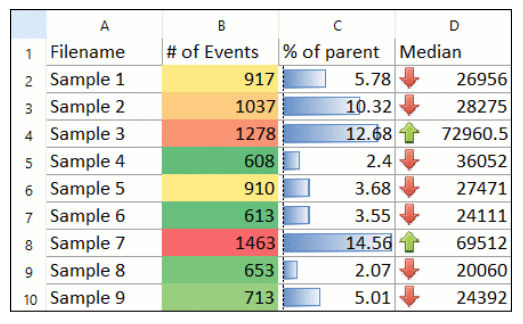

（1）集成電子表格；

（2）出版期刊專用圖形；

（3）FDA列出的第一個第三方流式細胞術數據分析軟件；

（4）光譜分析；

（5）數據分析符合FDA的《電子記錄和電子簽名規則》（CFR Part 11 Compliance）；

（6）tSNE / SPADE / k-means等數據轉移；

（7）輕松創(chuàng )建和應用補償；

（8）批量處理數據；

（9）門移動或數據更改時，統計值將實時更新；

（10）熱圖顯示流式細胞圖像統計。

特點

概述：
●選用國際大廠的激光器和濾光鏡，高質量的組件是性能穩定的保障；
●組件模塊化，可根據用戶需求進行光路調整，包括激光器更換、熒光通道更換，方便維護和升級；
●德國制造工藝，性能一流，保證數據的精確性；
●超過40年的流動室研發經驗，經典和創(chuàng )新的完美結合；

●雙激光四色、高性能、一體化設計為您的細胞分析提供解決方案；

●可放入生物安全柜中；
●出色的流體動力聚焦，使所有通道熒光變異系數CV≤2 %；
●熒光靈敏度：≤100 MESF(FITC) ；≤50 MESF(PE)；

●閾值可多通道調節；

●顆粒檢測范圍：100nm - 100μm。
光路系統
●配備2個光源：488nm固態光源和638nm固態光源；
●無光纖引導，激光空氣傳輸，避免光纖帶來的功率降低和使用成本增加；

●雙激光非共線設計，降低FL3和FL4的干擾；

●雙路收集，提高光學檢測效率；

●激光器可單獨開關，延長激光器壽命；

●采用光電倍增管（PMT)檢測器，極低的信號丟失率，可檢測低至100nm的顆粒；
●真正的插拔式模塊化光路設計，便于維護、保養和升級；
●6個光學參數，FSC，SSC，FL1-FL4（均采用光電倍增管技術，目前主流儀器都采用此類型檢測器，

確保數據完整記錄）；
●標準濾光片組；
●光膠耦合成像系統。

液路系統

●TVAC細胞絕對計數，節約成本和時間；
●250um×350um專利流動室，變異系數CV≤2%；
●檢測速度：0.1-20ul/s可調；
●真空泵動力設計，800mbar防止管路堵塞；

●檢測速度：15,000 cells/s。

軟件其他
●Windows? CyView?軟件可以完成儀器控制、數據分析的各種功能；
●可選配CyFlow® Robby 6自動進樣系統，兼容48孔板、96孔板和流式管，現無人值守的高通量上樣。

應用

細胞凋亡的檢測與分析

DNA含量檢測和細胞周期檢測

細胞的增殖檢測

細胞毒性的檢測

可溶性蛋白質分子的檢測

報告基因的檢測

表面抗原檢測

細胞內活性氧水平的檢測

細胞膜電位檢測

細胞內鈣離子濃度檢測

微生物檢測

參考文獻

【1】Hao Nan , Hongying Chen, Mick F. Tuite2 & Xiaodong Xu. A viral expression factor behaves as a prion. Nature Communications. 10，1-11（2019）.

【2】Dandan Xu, Chao Zhou, Chen Zhan, Yong Wang, Yongqiang You, Xi Pan, Jiapu Jiao, Ran Zhang, Zhijun Dong, Wei Wang, and Xing Ma.Enzymatic Micromotors as a Mobile Photosensitizer Platform for Highly Efficient On-Chip Targeted Antibacteria Photodynamic Therapy.Adv. Funct. Mater.1807727，1-11（2019）.

【3】Wentao Zhang, Sihang Li, Xinnan Liu, Chengyuan Yang, Na Hu, Leina Dou, Bingxin Zhao, Qinying Zhang, Yourui Suo, and Jianlong Wang.Oxygen-Generating MnO2 Nanodots-Anchored Versatile Nanoplatform for Combined Chemo-Photodynamic Therapy in Hypoxic Cancer. Adv. Funct. Mater.1706375，1-9（2018）.

【4】Mohammed I. Fetouh，Abdul Kareem，Gary W. Knox，Sandra B. Wilson，Zhanao Deng.Induction, Identification, and Characterization of Tetraploids in Japanese Privet (Ligustrum japonicum).HORTSCIENCE.51（11），1371–1377（2016）.
